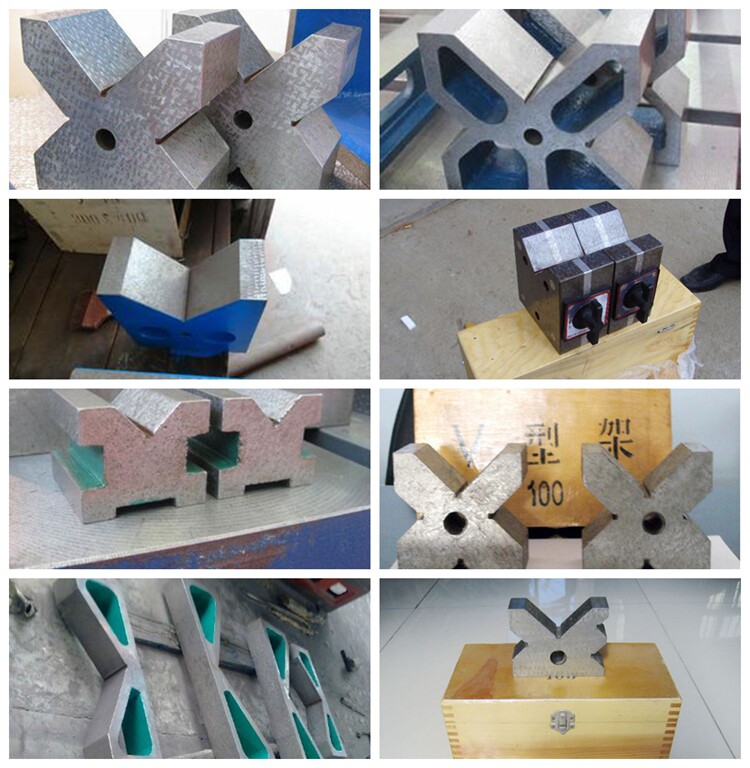

V型架的用途：是用来支承轴类、管类、套管类等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。
V型架的标准：按国家GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。主要用于轴类零件的检验和划线。
V型架的规格：
|
规格
|
工作面平面度
|
V型槽对底面平行度
|
V型槽对侧面平行度
|
V型槽对两侧面对称度
|
V型槽对端面的垂直度
|
|
精度等级
|
|
0级
|
1级
|
2级
|
0级
|
1级
|
2级
|
0级
|
1级
|
2级
|
0级
|
1级
|
2级
|
0级
|
1级
|
2级
|
|
I型
|
35?35?30
|
1
|
2
|
3
|
2.5
|
5
|
10
|
2.5
|
5
|
10
|
5
|
10
|
20
|
5
|
5
|
10
|
|
60?60?50
|
1
|
2
|
3
|
2.5
|
5
|
10
|
2.5
|
5
|
10
|
5
|
10
|
20
|
5
|
5
|
10
|
|
105?105?100
|
1.5
|
3
|
5
|
4
|
8
|
15
|
4
|
8
|
15
|
8
|
16
|
30
|
8
|
8
|
15
|
|
II型
|
100?100?65
|
|
|
|
|
10
|
20
|
|
10
|
20
|
|
20
|
40
|
|
|
|
|
150?150?80
|
|
|
|
|
15
|
25
|
|
15
|
25
|
|
30
|
50
|
|
|
|
|
200?200?90
|
|
|
|
|
15
|
25
|
|
15
|
25
|
|
30
|
50
|
|
|
|
|
300?300?120
|
|
|
|
|
20
|
30
|
|
20
|
30
|
|
40
|
60
|
|
|
